3.1 新建房間：

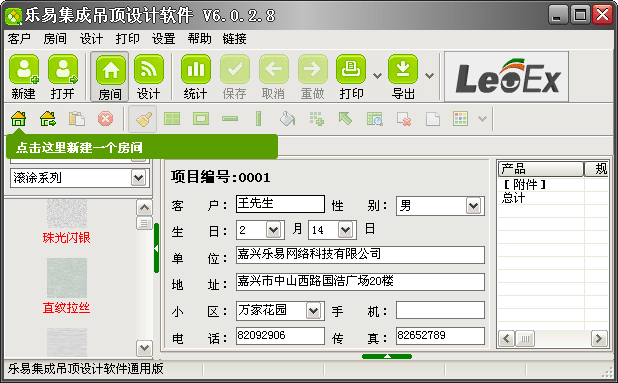

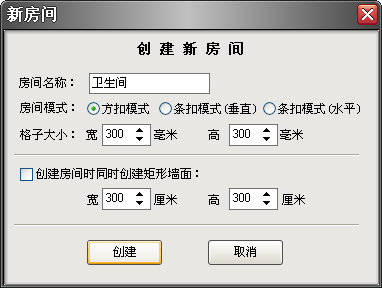

• 點擊軟件子工具欄上的“（新建房間）”按鈕，彈出創建新房間對話框，輸入房間名稱、選擇房間模式、輸入格子大小后，點擊“確定”按鈕即可。






• 房間名稱：　　請輸入創建的房間名稱，如衛生間、廚房等
• 房間模式：　　根據填充的產品合理選擇，一般為“方扣模式”
• 格子大�。骸　�根據填充的產品合理輸入，一般為300x300毫米，格子大小一般為需要填充的產品規格最大公約數
• 同時創建墻面：如果選中“創建房間時同時創建矩形墻面”，則在創建房間后自動以輸入的大小創建一個矩形房間


• 房間名稱、房間模式、格子大小在設計過程中可以修改
• 設置格子大小舉例說明：
  1、本次需要填充的產品規格均為300毫米，則格子單位為300；
  2、本次有150、300毫米2種規格，則格子單位為150；
  3、本次有200、300毫米2種規格，則格子單位為100；
  4、本次有100、200、300毫米3種規格，則格子單位為100；
  5、本次有300、600毫米2種規格，則格子單位為300；
  6、本次有300x450毫米1種規格，則格子單位為300x450；
  7、本次某行或某列有特殊規格產品，則可以在設計時使用“鼠標/查看工具”雙擊格子然后設定單獨行列。

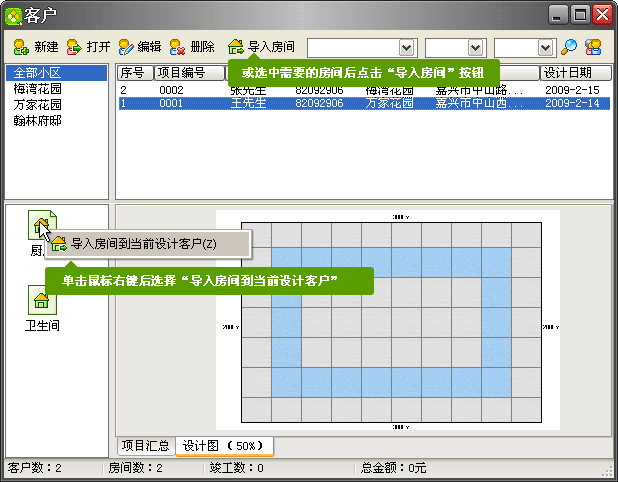

3.2 導入房間：

• 點擊軟件子工具欄上的“（導入房間）”按鈕，彈出客戶管理窗口，選擇一個客戶后，在客戶下屬的房間列表中選中所屬房間，單擊鼠標右鍵后選擇“導入房間到當前設計客戶”或點擊窗口工具欄中的“導入房間”按鈕即可。

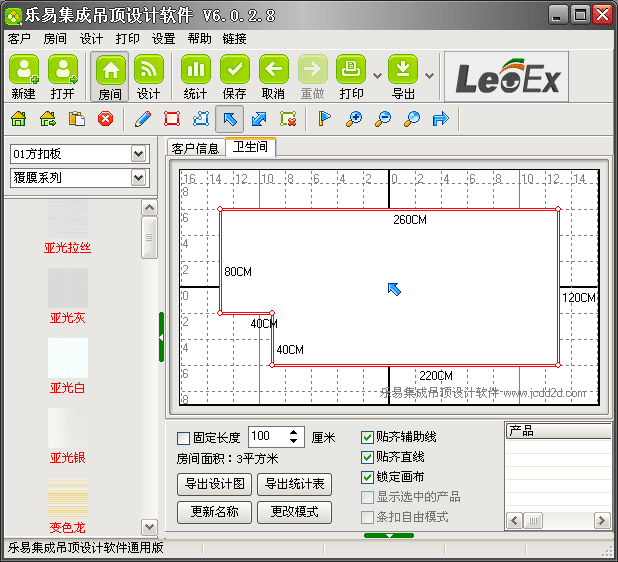

3.3 手工繪制墻面：

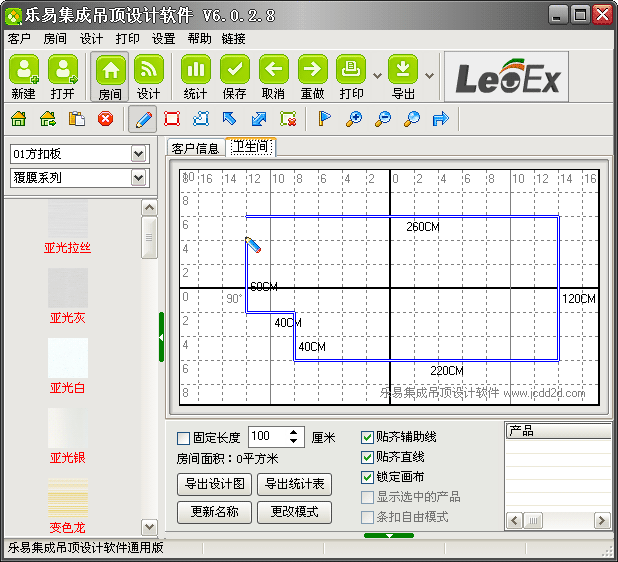

• 房間創建好后，使用“（繪制墻面）”工具可以方便的繪制一個封閉區域的墻面，具體方法如下：
  1、在畫布上單擊鼠標左鍵，確定第一個節點；
  2、然后移動鼠標到合適位置單擊鼠標左鍵確定第二個點，以次類推，移動鼠標時，會實時顯示線條長度；
  3、當最后一個點與第一個點重合后，封閉的墻面繪制完成；
  4、墻面繪制完成后，線條顏色改變?yōu)榧t色，工具自動切換成“（調整墻面）”，墻面自動居于畫布中間；
  5、繪制過程中，可以點擊鼠標右鍵取消最近一個節點，以此類推，直至取消所有節點。





屬性面板選項說明：
• 選中屬性面板上的“貼齊輔助線”，在畫線時會自動吸附輔助線
• 選中屬性面板上的“貼齊直線”，在畫線時會以水平、垂直、45度方向繪制，該功能等同于畫線時按住“Ctrl鍵”
• 選中屬性面板上的“固定長度”，在畫線時會以輸入的數字為長度畫線
• 選中屬性面板上的“鎖定畫布”，則畫布只能縮放，不能移動；取消選中后，畫布的上下左右和4個角上會出現一個小方框，當鼠標移動到該區域，畫布會往相反方向移動

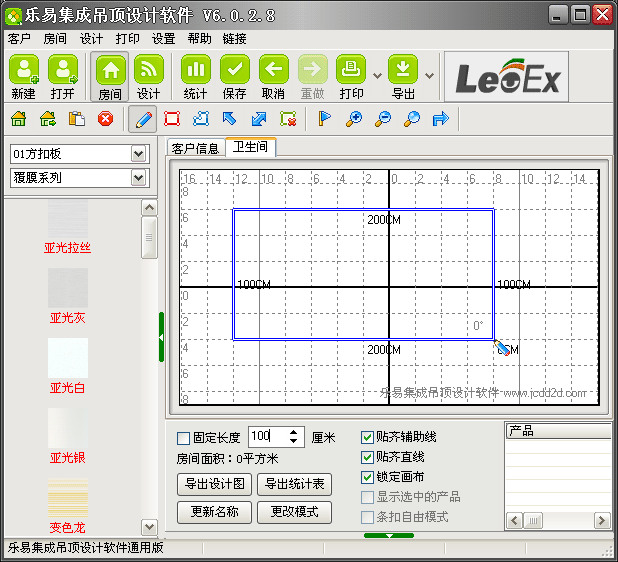

3.4 手工繪制墻面（方法二）：

• 手工繪制墻面第二種方法：
  1、在畫布上單擊鼠標左鍵并按住左鍵不放；
  2、確定第一個節點后拖動鼠標，這是畫布上會拖出一個矩形，并實時顯示矩形線條長度；
  3、當矩形線條長度合適后，松開鼠標左鍵即可；
  4、同樣，繪制完成后，線條顏色改變?yōu)榧t色，工具自動切換成“（調整墻面）”，墻面自動居于畫布中間。



3.5 輸入數字新建矩形墻面：

• 如果需要繪制一個規則的矩形，則使用“（矩形墻面）”工具：
  1、選擇子工具欄上的矩形墻面工具；

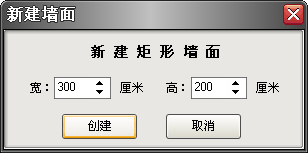

  2、在彈出的新建矩形墻面對話框中，輸入長和寬；
  3、點擊確定按鈕即可。



3.6 拆分墻面功能：

• 拆分墻面功能可以方便的拆分現有線條，繪制墻角、飄窗等不規則墻面：
  1、選擇子工具欄上的“（拆分墻面）”工具；
  2、將鼠標移至某個墻面的節點上，按住鼠標左鍵向房間內方向拖動；
  3、拖動到合適位置松開鼠標即可完成繪制墻角功能；



  4、如果將“（拆分墻面）”工具移動到線條上然后單擊鼠標左鍵；
  5、并在彈出的對話框內輸入兩端的A、B線條長度后，點擊確定按鈕，這時，剛才的線條已經被拆分；

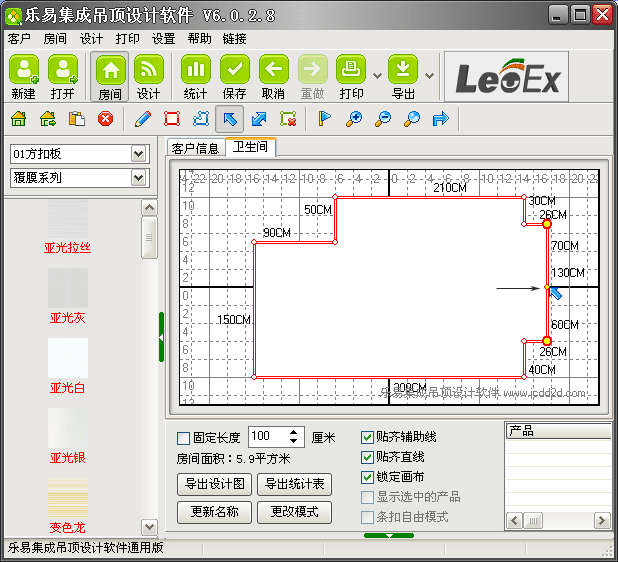

  6、將鼠標移動到剛才的線條的位置并向內或向外拖動，即可完成繪制飄窗的功能。






3.7 調整墻面功能：

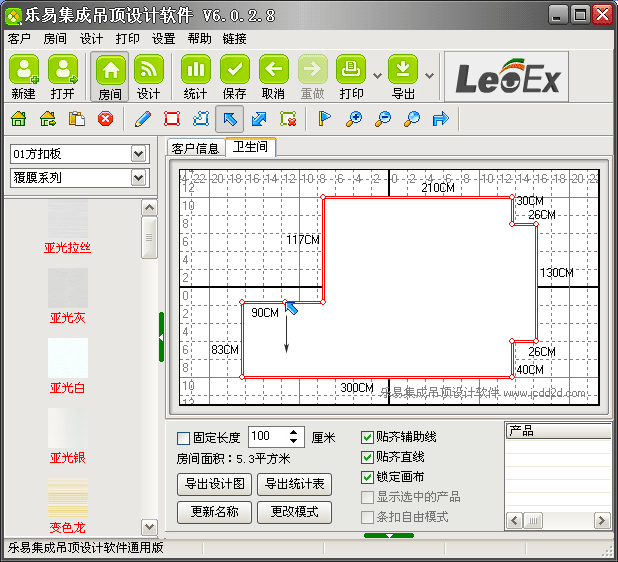

• 調整墻面功能可以拖動節點、線條到新的位置，以改變墻面的形狀：
  1、選擇子工具欄上的“（調整墻面）”工具；
  2、將鼠標移至某節點或某線條上，按住鼠標左鍵任意拖動即可。

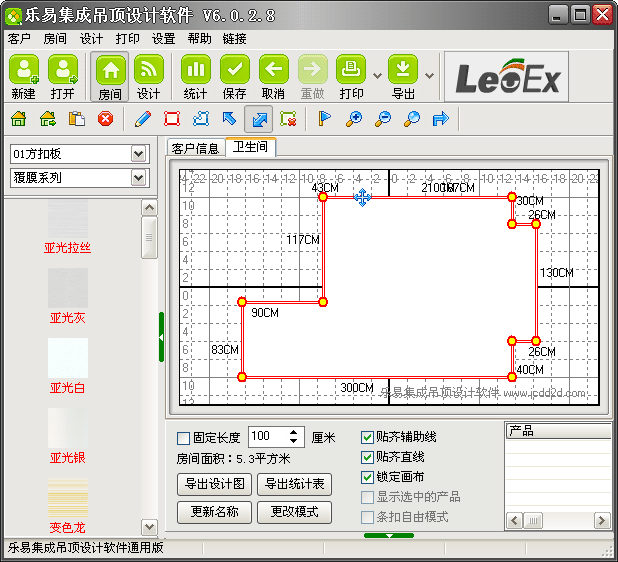

3.8 移動整體墻面功能：

• 移動整體功能可以拖動整個墻面到新的位置：
  1、選擇子工具欄上的“（移動整體）”工具；
  2、將鼠標移至某個線條上，鼠標形狀改變成時按住鼠標左鍵任意拖動即可；

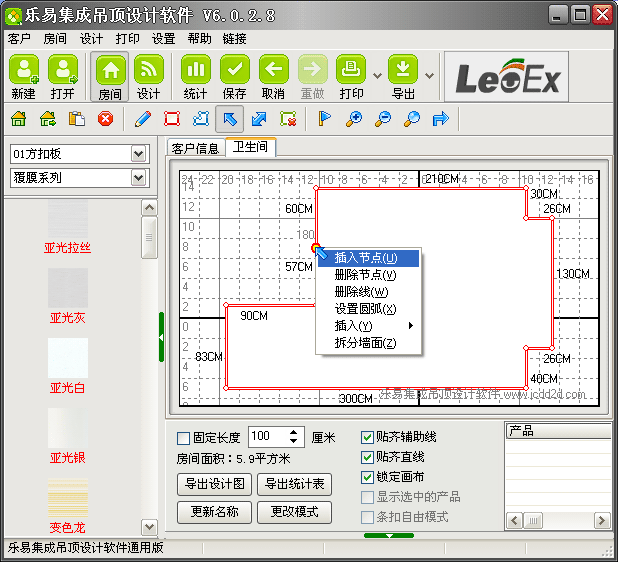

3.9 插入/刪除節點：

• 墻面畫好后，如果形狀不符合需求，可以通過插入/刪除節點并調整位置來修改：
  1、選擇子工具欄上的“（調整墻面）”工具；
  2、將鼠標移至某個線條上，軟件會提示鼠標當前位置與兩端的距離，當位置合適時，點擊鼠標右鍵，選擇“插入節點”即可完成插入；
  3、將鼠標移至某個節點上，點擊鼠標右鍵，選擇“刪除節點”即可完成刪除。

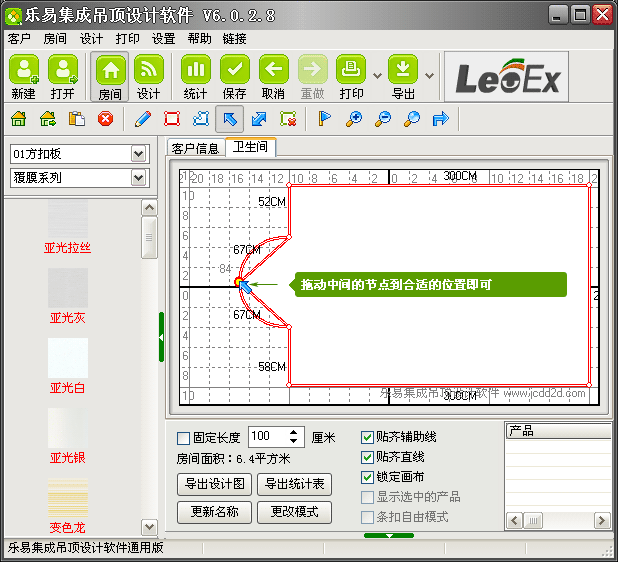

3.10 設置圓弧墻面：

• 從V6版本起，可以繪制圓弧墻面，具體操作方法如下：

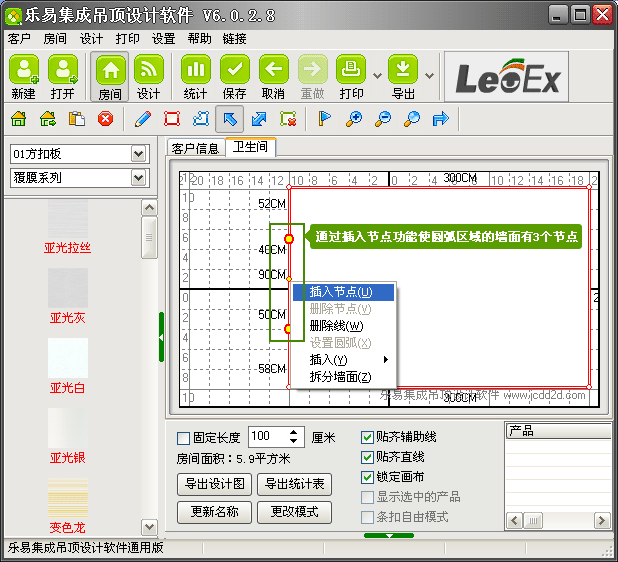

  1、圓弧墻面需要3個節點，可以通過插入節點來完成；

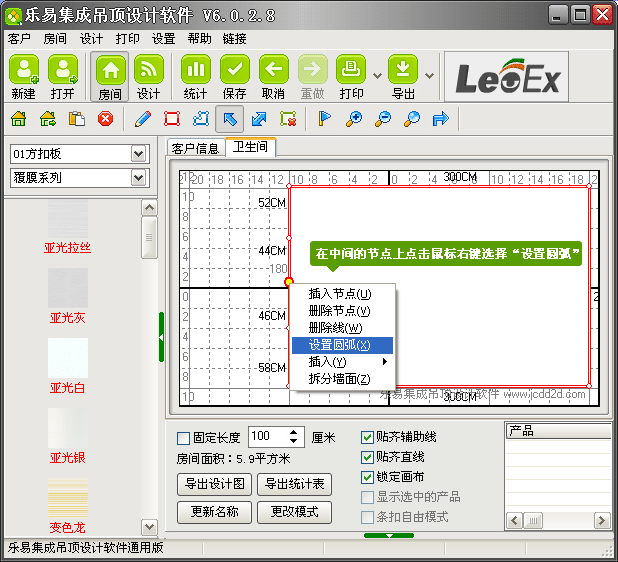

  2、在中間的節點上點擊鼠標右鍵選擇“設置圓弧”；
  3、拖動中間的節點到合適的位置即可。

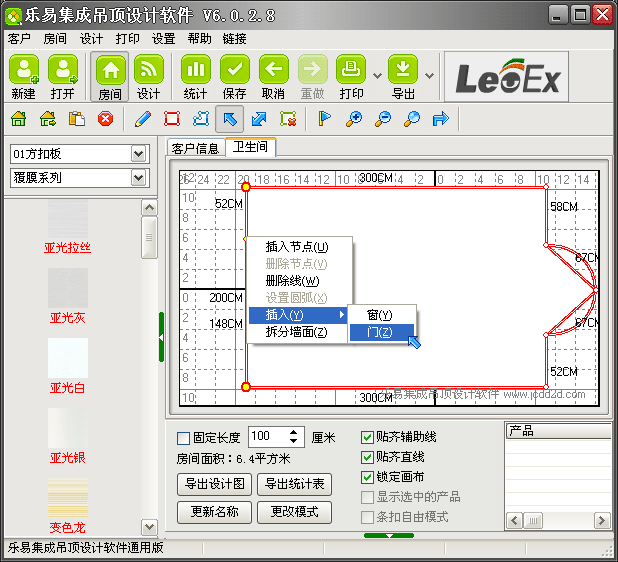

3.11 插入門/窗：

• 從V6版本起，可以在墻面上標注門窗位置，以便安裝時確定方位：
  1、在需要插入門/窗的位置，點擊鼠標右鍵，選擇插入/門/窗；
  2、在彈出的對話框中輸入門窗寬度即完成插入門/窗功能；

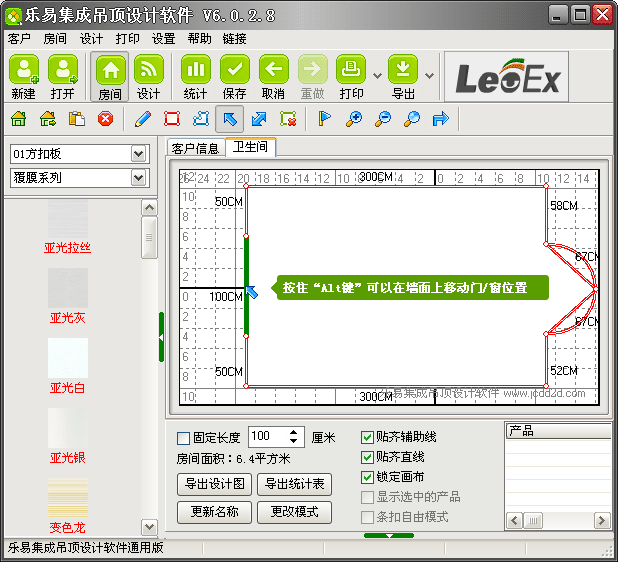

  3、如果門/窗位置不合適，可以按住“Alt鍵”在墻面上移動門/窗位置。







3.12 操作技巧說明：

• 在繪制墻面過程中，按住“Ctrl鍵”將以水平、垂直或45度角畫線
• 在拖動節點或墻面的過程中，按住“Ctrl鍵”將垂直拖動，按住“Shfit鍵”將水平拖動
• 在拖動節點或門窗的過程中，按住“Altl鍵”將使節點或門窗僅在墻面上移動
• 當墻面不在工作區中間時，點擊子工具欄上的“（定位）”工具或在畫布空白處雙擊鼠標左鍵，墻面將移至中間
• 點擊子工具欄上的“（放大）”工具或向內滾動鼠標滾輪將放大畫布
• 點擊子工具欄上的“（縮小）”工具或向外滾動鼠標滾輪將縮小畫布
• 點擊子工具欄上的“（旋轉）”工具畫布將順時針旋轉90度
• 點擊主工具欄上的“（取消）”和“（重做）”按鈕可以取消本次操作或恢復本次操作
