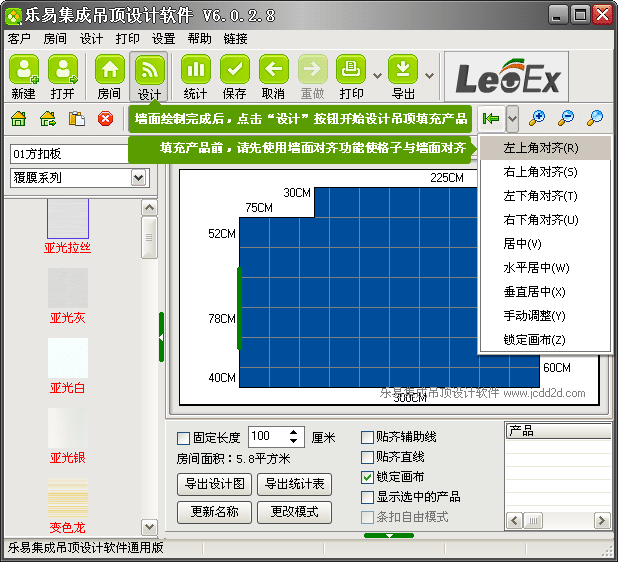

4.1 格子對齊墻面：

• 墻面繪制完成后，點擊軟件主工具欄上的“（設計）”工具，開始設計吊頂填充產品。
• 因?yàn)榉块g的長、寬不一定是所填充產品尺寸的整數倍，所以需要調整格子相對墻面的位置，以節約用料；
• 對齊方法：點擊軟件子工具欄上的“（墻面對齊）”工具或在畫布區域單擊鼠標右鍵選擇“墻面對齊”，在快捷菜單上選擇對應的方法即可，調整分自動和手動：
  1、自動調整：有左上角對齊、右上角對齊、左下角對齊、右下角對齊、居中、水平居中、垂直居中等7種對齊方式；
  2、手動調整：可以通過鼠標拖動墻面的方式自由調整；

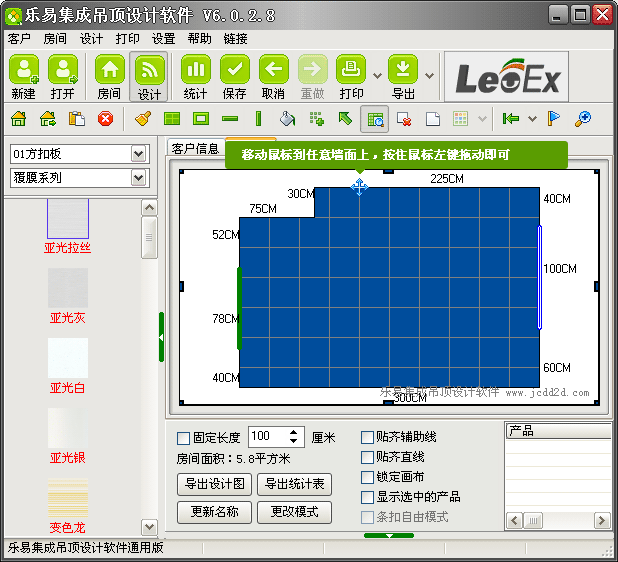

• 選擇手動調整后，軟件自動取消畫布鎖定，并選擇“（鼠標/查看工具）”，請移動鼠標到任意墻面上，鼠標指針將改變?yōu)?img src="/pub/help/ico/wall_mov.gif" align="absmiddle">，這時按住鼠標左鍵拖動即可；
• 手動調整完成后，建議“鎖定畫布”，以免無意中移動畫布。

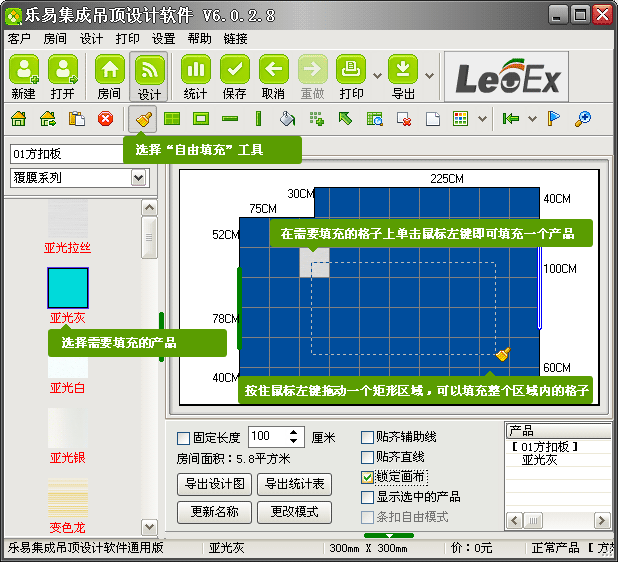

4.2 填充一個或多個產品：

• 選擇軟件子工具欄上的“（自由填充）”工具；
• 在產品庫中選擇一個產品；
• 將鼠標移動到設計區域，在需要填充的格子上單擊鼠標左鍵即可填充一個產品；
• 如果按住鼠標左鍵拖動一個矩形區域，可以填充整個區域內的所有格子。



4.3 填充工具列表說明：

• 自由填充： 單擊填充一個產品、拖動矩形區域填充該區域內的所有格子
• 矩形填充： 拖動矩形區域填充該區域內的所有格子
• 邊框填充： 拖動矩形區域僅填充該區域的邊框所在格子
• 單行填充： 單擊填充一行產品
• 單列填充： 單擊填充一列產品
• 替換填充： 單擊替換當前格子內產品及連續區域內的相同的產品
• 噴槍填充： 按住鼠標移到哪里填充哪里
• 全部填充： 填充房間內所有格子，如果房間較大，填充速度可能會較慢
• 橫向奇數： 在橫向上進行奇數行間隔填充
• 橫向偶數： 在橫向上進行偶數行間隔填充
• 縱向奇數： 在縱向上進行奇數行間隔填充
• 縱向偶數： 在縱向上進行偶數行間隔填充
• 奇數棋盤： 在行列上進行奇數格子間隔填充
• 偶數棋盤： 在行列上進行偶數格子間隔填充



• 移動交換工具： 可以移動選擇的產品到新的位置，如果新位置上已經存在產品，則交換該產品
• 鼠標查看工具： 顯示當前位置上產品的詳細信息，按住鼠標左鍵可以拖動整個房間
• 刪除當前產品： 單擊刪除當前位置上的產品，按住鼠標左鍵可以移到哪里刪除哪里
• 清空所有產品： 會清空當前房間內所有產品，以便重新設計



• 正常情況下，鼠標指針的熱點位于各自工具的默認熱點上，如果鼠標指針下跟隨產品，那么熱點位于產品的左上角；
• 使用自由填充工具即可以完成大部分填充設計工作；
• 使用不同的填充工具組合可以非常方便的完成特殊效果的填充設計工作；
• 填充工具針對方扣板、條扣板、電器等不同類型的產品時會有不同的操作結果，例如扣板可以矩形、行、列填充，電器只能單個填充。

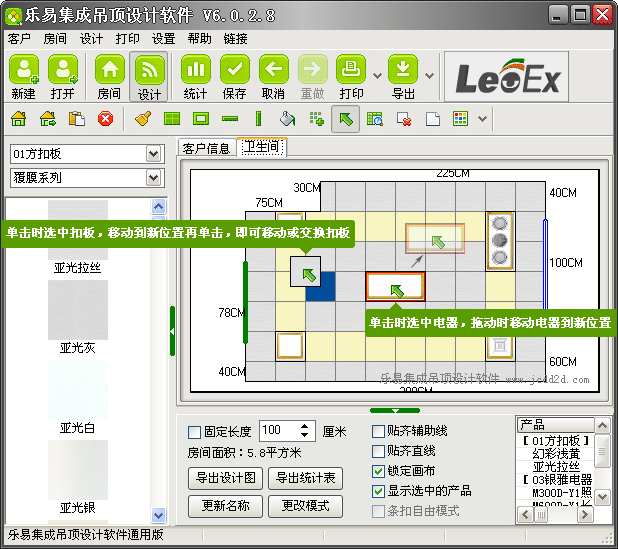

4.4 移動/交換產品：

• 對于已填充的產品，如要移動到新位置，請選擇子工具欄上的“（移動/交換工具）”，移動電器和扣板略有不同。
• 移動電器：按住鼠標左鍵拖動電器到新位置即可，松開鼠標左鍵后，電器自動填充在產品左上角所在的格子中；
• 移動扣板：單擊鼠標左鍵選擇當前扣板，移到新位置再次單擊，如果當前位置是空的，則扣板填入當前格子；如果當前位置上有其他扣板，則交換這兩個扣板，您可以繼續移動或交換。

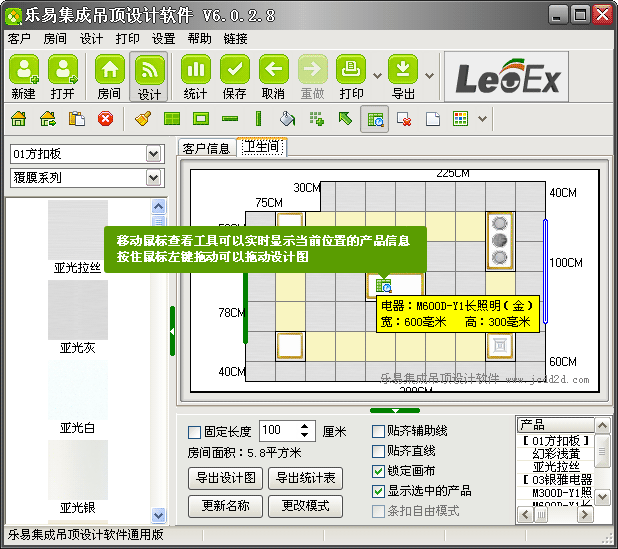

4.5 查看產品信息/移動設計圖：

• 子工具欄上的“（鼠標/查看工具）”可以查看產品信息或移動設計圖；
• 移動鼠標查看工具到產品上方可以實時顯示當前位置的產品信息；
• 按住鼠標左鍵拖動可以拖動設計圖。



4.6 刪除產品：

• 如果需要?jiǎng)h除設計圖上某個產品，請選擇“（刪除產品）”工具，然后單擊需要?jiǎng)h除的產品即可；
• 如果需要?jiǎng)h除設計圖上所有產品，請單擊“（清空產品）”工具，并點擊對話框上的“確定”按鈕將清除設計圖上所有產品。

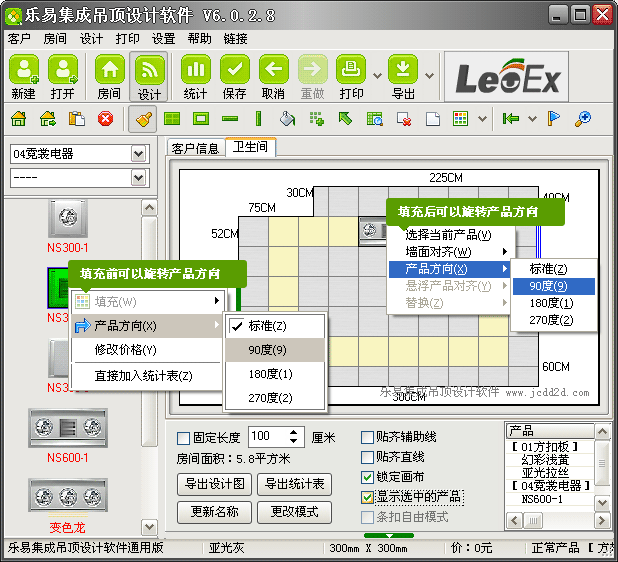

4.7 旋轉產品方向：

• 產品填充時或填充后可以旋轉方向，方向有標準（0度）、90度、180度、270度；
• 在產品上單擊鼠標右鍵，選擇“產品方向”，可以旋轉產品。

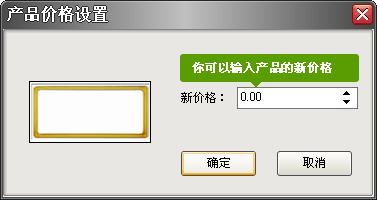

4.8 設定產品價格/價格備份：

• 在產品庫中，在需要修改價格的產品上，點擊鼠標右鍵，選擇“修改價格”，在價格對話框中輸入新價格后點擊確定按鈕即可；




• V6版本開始，可以批量修改產品價格并可將價格導出備份，下次重裝軟件或重新下載產品后，可以將備份的價格導入，無需重新設定，極大提高了工作效率，避免了重復勞動；

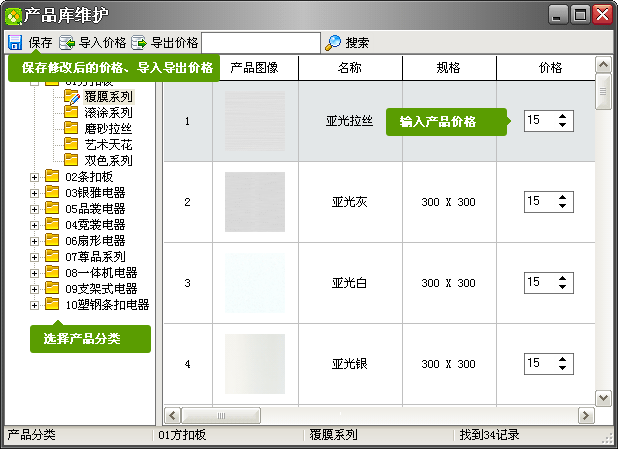

• 需要批量修改產品價格，請選擇菜單中的“設置/產品管理”，在產品庫維護對話框中，左側選擇產品分類，右側輸入價格，完成后保存、導出價格。
